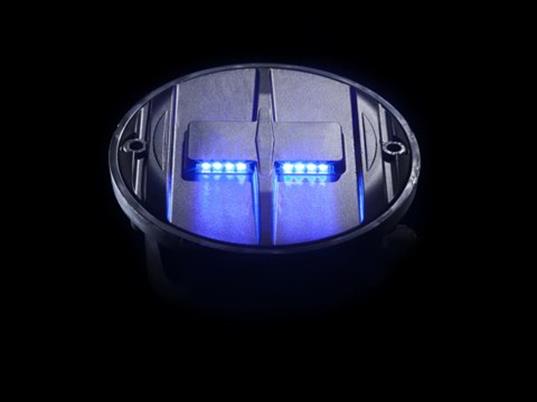

BALIZA ENCASTRABLE CON LEDS SR-48

Producto |
SR-48 |
Características funcionales |
Baliza de Guiado luminosa con Leds |
CARACTERÍSTICAS TÉCNICAS |
Idóneo para zonas con nieve.

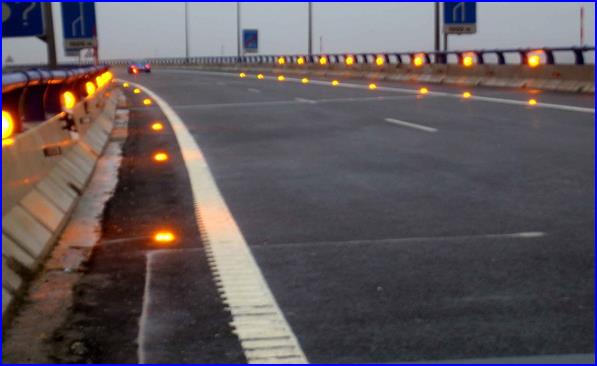

Proyectado para balizamiento de carreteras, túneles.
Construcción robusta.
Alta luminosidad día y noche.
Leds de alta luminosidad con calibración. cromática.
Conexión por cableado, a Red o Placa Solar.
Bajo mantenimiento.
Posibilidad de integración con sistema de control de tráfico
Funcionamiento bidireccional.
Leds protegidos por ventana con policarbonato.
Diversos modos de funcionamiento.
Funciones programables.
100% a prueba de agua. Totalmente estanco.
Posibilidad de control remoto por PC, ECB, etc |
Modos de funcionamiento |
Fijo
Intermitente
Secuencial |
Protocolo comunicación,
Master / Esclavo |
Comunicación RS485 (opcional)
Comunicación CAN-BUS (opcional) |
CARACTERÍSTICAS ELÉCTRICAS |
Alimentación |
12 / 24Vdc |
Consumos de corriente |
160mA |
CABLES DE CONEXIÓN |
Marrón - Rojo |
(+) |
Azul |
(-) |
CARACTERÍSTICAS ÓPTICASA |
Número de LEDS |
8+8 Leds de 5 mms. |
Tipo de LED : CREE |
CREE NICHIA |
NICHIA NICHIA |
Color Led |
Ámbar |
Rojo |
Blanco |
Azul |
Verde |
Ángulo |
15º |
15º |
15º |
15º |
15º |
Intensidad brillo / led |
Min: 32900mcd Max:39500mcd |
Min.: 8200mcd Max:16800mcd |
Min:32900mcd Max:39500mcd |
Min.: 6960mcd Max: 9750mcd |
Min:15320mcd Max:21650mcd |
CARACTERÍSTICAS MECÁNICAS |
Dimensiones |
Diámetro: 160,5 mms. |
Profundidad |
104,41 mms. |
Altura máx. por encima del firme |
7,5 mms. |
Profundidad para instalación |
95 mms. |
Superficie visible |
Diámetro 160,5 mms. |
Material carcasa |
Aluminio |
Material Baliza |
Aleación metálica inoxidable de gran resistencia mecánica y excelente resistencia a la corrosión. |
Resistencia Mecánica |
SR-48: 120 Toneladas |

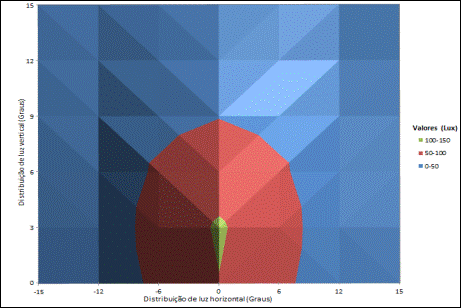

Se llevaron a cabo unas pruebas con un espectro radiómetro y fotómetro.
La medición fue hecha a 1 metro de distancia de una superficie blanca.
La tabla de más abajo muestra los resultados de la Intensidad de Luz (Lux)
15º |
3,2 lux |
4,6 lux |
13,2 lux |
17,0 lux |
13,6 lux |
4,8 lux |
3,0 lux |
12º |
4,1 lux |
7,5 lux |
21,2 lux |
28,0 lux |
21,5 lux |
7,3 lux |
4,2 lux |
9º |
6.0 lux |
12,1 lux |
34,3 lux |
48,4 lux |
34,1 lux |
12,3 lux |
5,9 lux |
6º |
7,7 lux |
17,2 lux |
57,3 lux |
80,6 lux |
57,4 lux |
17,0 lux |
7,8 lux |
3º |
9,2 lux |
19,6 lux |
69,7 lux |
105,1 lux |
69,3 lux |
19,8 lux |
9,0 lux |
0º |
7,5 lux |
17,7 lux |
61,2 lux |
98,8 lux |
61,6 lux |
17,6 lux |
7,6 lux |
Lux |
-15º |
-12º |
-6º |
0º |
6º |
12º |
15º |
SR-48 LEDS BLANCOS
SR-48 LEDS VERDES
MEDIDAS


 |
